尊敬的用戶：

感謝您選用我公司產品！為了使本產品能夠穩定、可靠的工作，請您務必按照以下要求進行安裝，否則會增加現場干擾，使本電腦控制器無法正常工作。鍋爐電腦控制器可靠性是我公司享譽全國的特色，必然有一些與過去強電控制不同或更高的細節要求，可能給您帶來不便，請您能予理解。如果未按以下要求進行安裝使用，由此造成的問題或損失，我公司不承擔任何責任！

鍋爐電腦控制器現場安裝及使用要求

一、一般性安裝要求

應符合有關國家規范（附后）。鍋爐安裝使用必須符合 TSG G0001-2012《鍋爐安全技術監察規程》的相關規定。對涉及鍋爐溫度、壓力、水位的超限報警信號應按隨機圖紙接線，不得隨意取消、短接或不接。否則可能導致影響鍋爐運行安全的嚴重后果！

二、特別提示

1、鍋爐電腦控制器（以下簡稱控制器）電源：

1.1 控制器必須單獨供電。即控制器的 220VAC 電源線 L 線（相線）和 N 線（零線），應直接接在電源進線端（如電源空氣開關的出線端）。

1.2 不得串接供電（如從交流接觸器線圈處引出相線或零線）。

1.3 不得與其他設備（如交流接觸器線圈、單相水泵、電磁閥等）同相供電。

2、接地：

2.1 控制器的外殼應可靠接地。

2.2 控制柜（指帶強電驅動的強弱電一體的控制器）的外殼應可靠接地。否則有導致人身傷亡的危險！

3、控制器輸出：

控制器輸出繼電器觸點容量為 10A/220VAC 時，使用時負載功率不得大于 500W；控制器輸出繼電器觸點容量為 5A/220VAC 時，使用時負載功率不得大于 200W。如受控設備功率超過上述最大值，可能導致影響鍋爐運行安全的嚴重后果！

4、溫度傳感器用線：

溫度傳感器接線應使用屏蔽電纜。屏蔽層一端應和機殼可靠連接，另一端懸空。

5、水電極公共線：

5.1 如使用水電極測量鍋筒水位，其水電極的公共線（特別是蒸汽鍋爐），應直接接在測量筒殼體上?；蛑苯咏釉诳拷姌O的鍋爐殼體上，而不是鍋爐的外包上。

5.2 水電極公共線不應與地線連接，更不能和電源零線連接，否則可能燒毀電腦控制器，甚至引起觸電事故。
6、機箱外或柜外走線：

6.1 強弱電必須分開走線

溫度傳感器、水位傳感器、壓力傳感器等弱電信號線，應單獨穿金屬管走線。不得與任何強電線（控制器的電源線、燃燒器控制輸出線、水泵控制輸出線等）一起穿在同一 PVC管道中或捆扎在一起。

6.2 強弱電應盡量避免平行走線。平行走線時應保持 200mm 以上間隔。

6.3 如未按上述要求走線，可能導致控制器不能正常工作，甚至損壞。

三、控制器裝入其他自制強電柜的特別提示

1、必須符合上述安裝要求。

2、控制器電源線應與其他強電大功率線（如水泵三相功率線、燃燒器風機三相功率線等）分開走線。

3、控制柜應有良好的接地裝置。裝有控制器的柜門與控制柜主體之間，應有牢靠的過門接地線。控制器的外殼與控制柜之間，應有良好可靠的電氣連接。

4、控制器與控制柜面板上的強電指示燈、按鈕、開關之間的安裝距離，應大于 100 mm。

5、如未按上述要求走線，可能導致控制器不能正常工作，甚至損壞。

四、使用注意事項

1、應定期檢查各接線緊固部位，如發現松動應及時處理。

2、如發現控制器有故障，應及時報修，不得帶病工作。

3、如發生缺水、超溫、超壓等報警時，應及時排除故障狀態方可恢復運行；如柜內帶有報警蜂鳴器（220V AC），則首先應關閉報警音，蜂鳴器連續工作不可超過 30 秒。

附：國家規范 1 ：《工業鍋爐安裝工程施工及驗收規范》

第 6.1.1 條：熱工儀表及控制裝置安裝時，除應按本節的規定執行外，尚應符合國家現行標準《工業自動化儀表工程施工及驗收規范》和設計的規定。

國家規范 2：《工業自動化儀表工程施工及驗收規范》

第 6.5.2 條：敷設電纜應合理安排，不宜交叉；敷設時應避免電纜之間及電纜與其它硬物體之間的摩擦；固定時，松緊應適當。

第 6.5.4 條：儀表電纜與電力電纜交叉敷時，宜成直角；當平行敷設時，其相互間的距離應符合設計文件規定。

第 6.5.5 條：在電纜槽內，交流電源線路和儀表信號線路，應用金屬隔板隔開敷設。

國家規范 3：《電氣裝置安裝工程電纜線路施工及驗收規范》

第 5.2.1 條：電纜的排列，應符合下列要求：

一、電力電纜和控制電纜不應配置在同一層支架上。

二、高低壓電力電纜，強電、弱電控制電纜應按順序分層配置，一般情況宜由上而下配置。

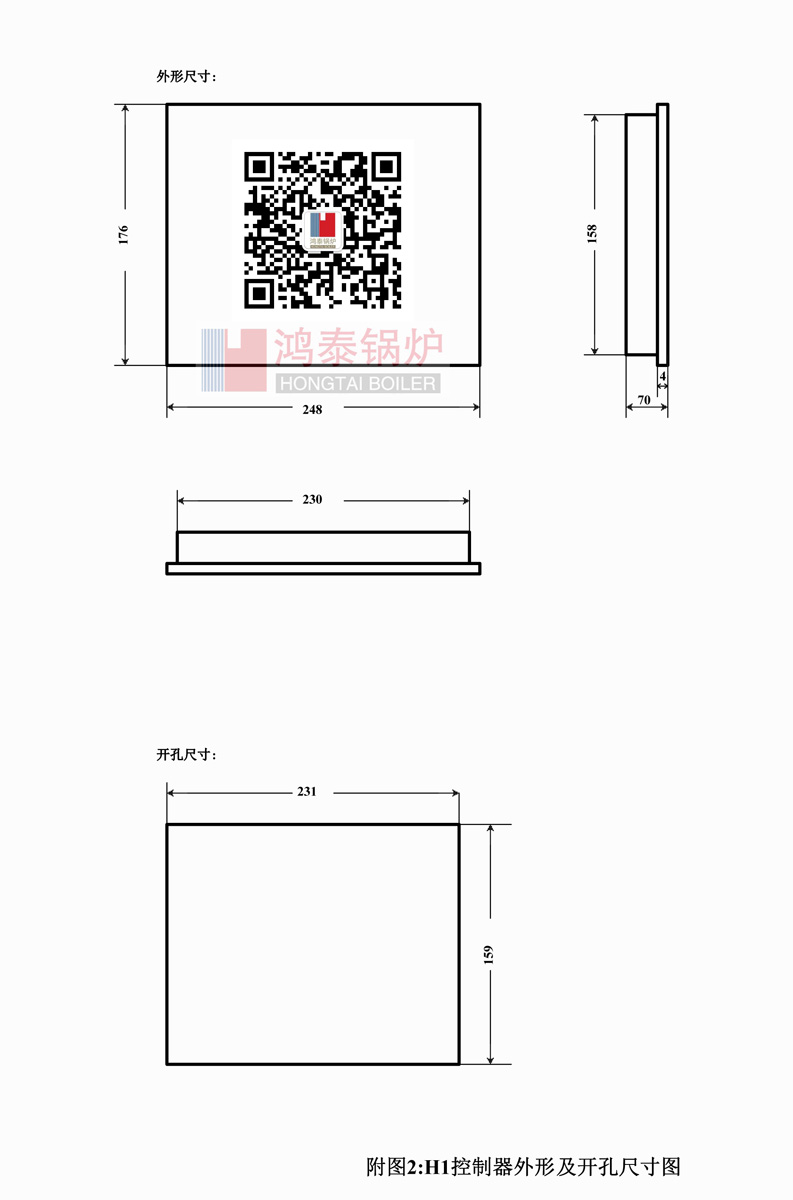

YLZK-HQ1769 型鍋爐控制器使用說明書

一、概述

YLZK-H1/HP1769系列觸摸屏控制器是我公司推出的新一代智能鍋爐控制器。H1 控制器以 ARM 公司 cortex-M3 系列微處理器為核心，以彩色觸摸屏作為人機界面，具有文字、圖形、動畫等顯示功能。它是一款外形美觀、抗干擾能力強、可靠性較高、性價比較高的鍋爐控制器。

二、基本操作

2.1 主畫面操作

接通控制器電源，液晶觸摸屏上顯示初始歡迎畫面。如圖 1 所示。

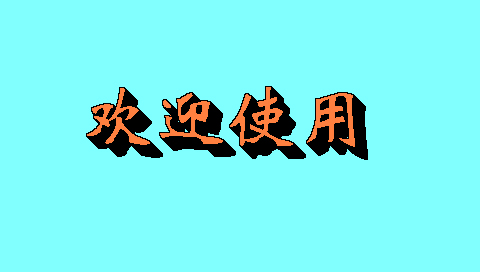

圖 1 初始歡迎畫面

在觸摸屏中間按一下，控制器“嘀”響一聲，觸摸屏進入主畫面。如圖 2 所示。

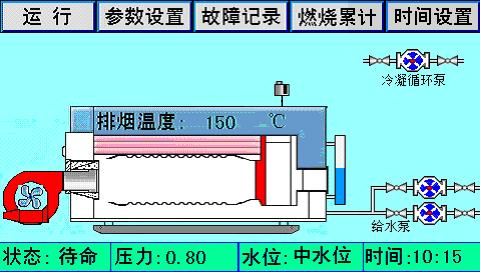

圖 2 主畫面

按“”，進入燃燒器手動操作畫面。

按冷凝循環泵“”，進入冷凝循環泵手動操作畫面。

按給水泵“”，進入給水泵手動操作畫面。

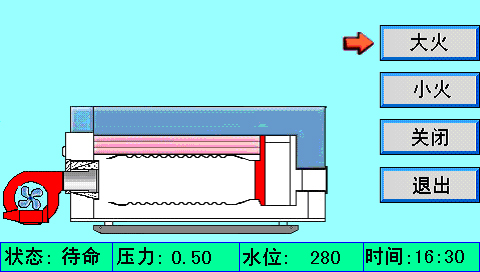

圖 3 燃燒器操作

按“大火”按鍵，燃燒器工作在大火狀態；

按“小火”按鍵，燃燒器工作在小火狀態；

按“關閉”按鍵，燃燒器關閉；

按“退出”按鍵，退回到主畫面。

2.3 給水泵的控制和手動操作

2.3.1 給水泵的自動控制

在自動狀態下，控制器通過檢測水電極信號判斷鍋爐水位的狀態，并根據此狀態控制給水泵的啟停。

水位低于低水位電極時，控制器啟動給水泵；水位高于高水位電極時，控制器關閉給水泵。

2.3.2 給水泵的手動操作

在主畫面上，按給水泵進入“給水泵操作”畫面。如圖 4 所示。

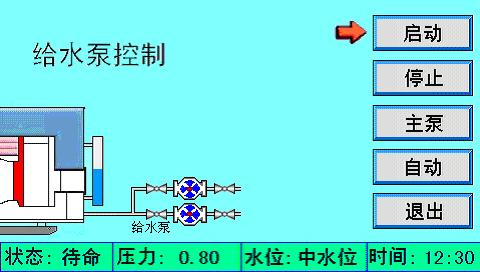

圖 4 給水泵操作

按“啟動”按鍵，控制器啟動給水泵，同時被置為手動狀態。

按“停止”按鍵，控制器關閉給水泵，同時被置為手動狀態。

按“主泵/備泵”按鍵，給水泵原為主泵就切換到備泵，同時該按鍵變?yōu)?ldquo;備泵”；原為備泵就切換到主泵，同時該按鍵變?yōu)?ldquo;主泵”。

按“手動/自動”按鍵，給水泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài)，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩訝顟B(tài)，同時該按鍵變?yōu)?ldquo;手動”。

按“退出”按鍵，退回到主畫面。

2.4 冷凝循環泵的控制和手動操作

2.4.1 冷凝循環泵的自動控制

冷凝循環泵處于自動狀態時，與燃燒器同啟；燃燒器關閉后，冷凝循環泵延時關閉，延時時間 1~30分鐘可設定。

2.4.2 冷凝循環泵的手動操作

在主畫面上，按冷凝循環泵循環泵進入“冷凝循環泵操作”畫面。如圖 5 所示。

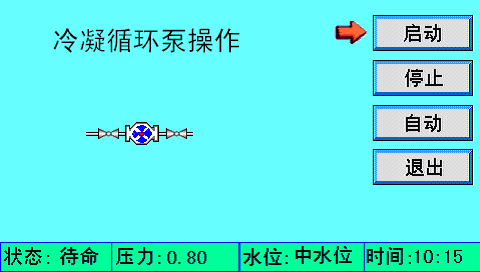

圖 5 冷凝循環泵操作

按“啟動”按鍵，控制器啟動冷凝循環泵，同時被置為手動狀態。

按“停止”按鍵，控制器關閉冷凝循環泵，同時被置為手動狀態。

按“手動/自動”按鍵，冷凝循環泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài)，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩訝顟B(tài)，同時該按鍵變?yōu)?ldquo;手動”。

按“退出”按鍵，退回到主畫面。

三、設置操作

3.1 參數設置

在主畫面中按“參數設置”鍵，進入?yún)?shù)設置畫面（進入此畫面需要密碼。若不知道密碼，請致電我公司技術服務部查詢：13839468258），如圖 6 所示。

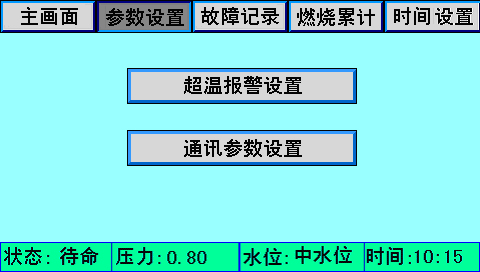

圖 6 參數設置畫面

按“超溫報警設置”，進入超溫報警設置畫面。

按“通訊參數設置”，進入通訊參數設置畫面。

3.1.1 超溫報警設置

在參數設置畫面中，按“超溫報警設置”按鍵，進入超溫報警設置畫面，如圖 7 所示。

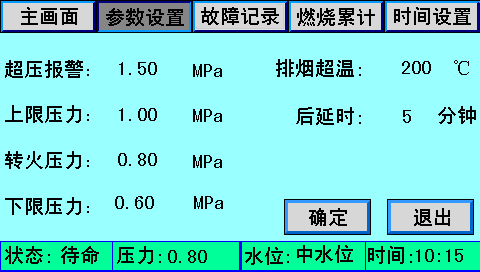

圖 7 超溫報警設置畫面

超壓報警：0.20-2.50MPa。蒸汽壓力達到此設置值，報警，停爐。

上限壓力：0.10-2.50 MPa。

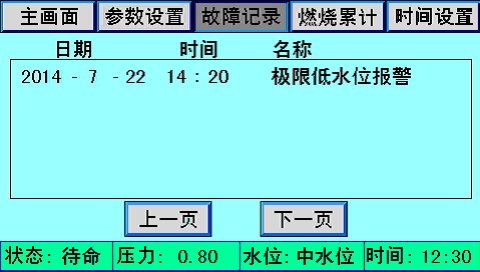

圖 8 故障記錄

按“上一頁”或“下一頁”來切換故障記錄信息頁數。

3.3 燃燒累計

在菜單按“燃燒累計”按鍵，進入燃燒累計畫面。如圖 9 所示。

圖 9 燃燒累計

3.4 時間設置

在菜單按“時間設置”按鍵，進入時間設置畫面。如圖 10 所示。

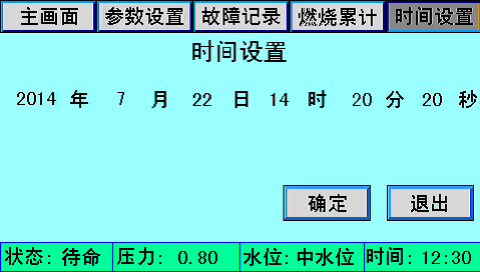

圖 10 時間設置

在數字處按一下，可對相應時間進行設置，按“確定”按鍵存儲。

四、水位檢測及控制

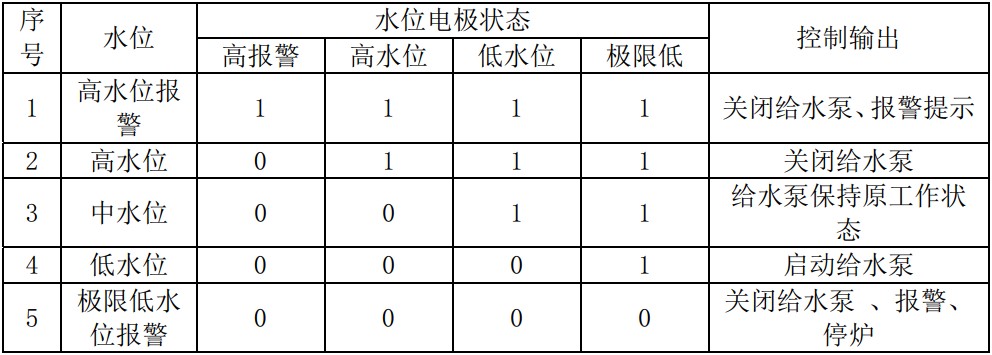

控制器通過檢測水電極信號判斷鍋筒水位的狀態，并根據此狀態控制給水泵的啟停，如下表所示：

注：上表中水電極狀態欄中的“1”表示水位達到或超過該電極；“0” 表示水位未達到該電極。

五、運行

按控制選擇畫面中“運行”按鍵或面板上“運行”鍵，控制器進入運行狀態。按控制選擇畫面中“停止”按鍵或面板上“停止”鍵，控制器退出運行狀態。

5.1 燃燒器控制

燃燒器在待命狀態不運行。

當蒸汽壓力低于“下限壓力”時，燃燒器啟動并工作在大火狀態；

當蒸汽壓力達到“轉火壓力”時，燃燒器關大火；

當蒸汽壓力達到“上限壓力”時，燃燒器關閉。

六、報警

控制器檢測到故障時，自動關閉燃燒器等設備。彈出報警畫面，系統播放語音報警。一般報警的畫面

如圖 11 所示。

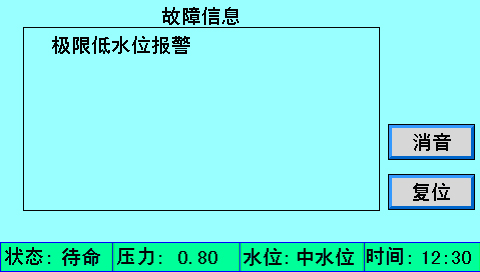

圖 11 故障報警畫面

畫面中間顯示故障名稱（可顯示同時出現的多個故障），畫面右側有“消音”和“復位”兩個按鈕。

按“消音”鍵可關閉報警輸出繼電器；按“復位”鍵回到主畫面。如故障現象沒有消除，系統 1 分鐘后重新進入報警畫面。故障排除后，按“復位”鍵，退出故障報警畫面，返回待命狀態。

控制器檢測到報警時，除彈出顯示報警畫面外，報警發生的時間和名稱都被記錄下來，可通過查閱報警記錄，檢查最近發生的 70 條報警記錄。

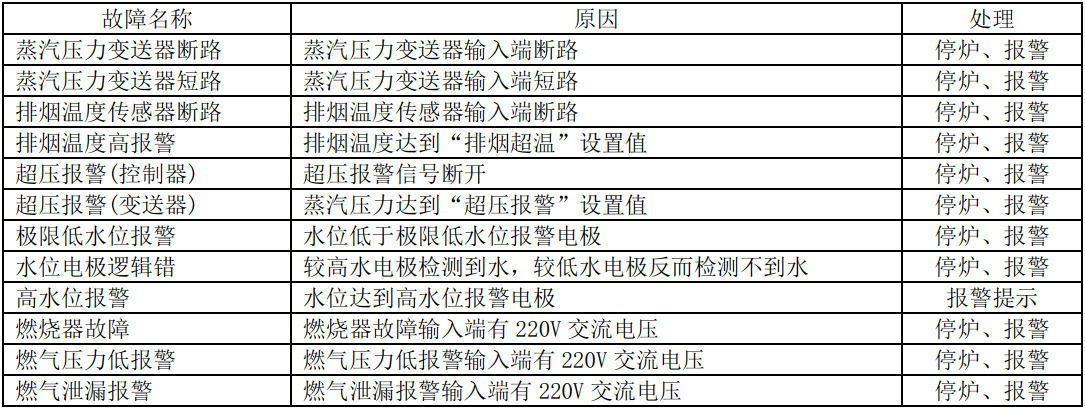

報警表

注：“高水位報警”不停爐。

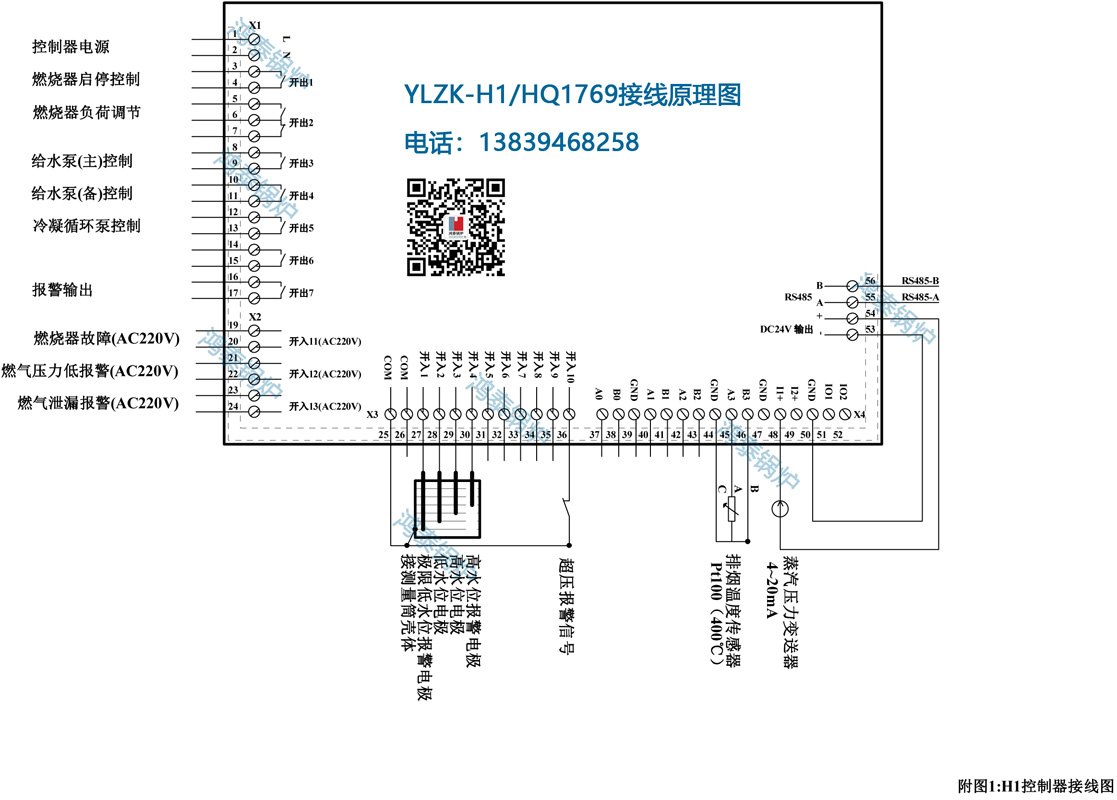

七、接線方法

7.1 輸入

7.1.1 變送器

蒸汽壓力采用壓力變送器，4~20mA 電流信號；范圍：0~2.50Mpa 量程可設定。

7.1.2 溫度傳感器

排煙溫度傳感器使用熱電阻。熱電阻分度號：Pt100，R(0)=100.00Ω。排煙溫度測溫范圍：0-400℃。

溫度傳感器在溫度每變化 1℃時其電阻變化僅 0.39Ω左右，故應特別注意接線質量，盡量減小導線接頭處的接觸電阻，以免影響測溫精度。溫度傳感器均采用三線制接法以消除線路電阻的影響，三根導線規格、長度應完全相同，B、C 兩端在溫度傳感器一側短接。

7.1.3 水位電極（水位電接點）

當水電極兩端的電阻低于 50K 時，控制器即認為水面已高于電極，當水電極兩端電阻升至 200K 以上時，控制器即認為水面已低于電極。請注意電極兩端的絕緣。

7.1.4 燃燒器故障

可將燃燒器故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220V 交流強電信號。

7.1.5 燃氣壓力低報警

可將燃氣壓力低故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220V 交流強電信號。

7.1.6 燃氣泄漏報警

可將燃氣泄漏故障燈并聯接入控制器，控制器檢測并作出報警，提示用戶處理。此信號為 220V 交流強電信號。

7.1.7 壓力信號

可將壓力控制器、壓力開關等傳感器信號接入控制器，控制器檢測器通斷狀態顯示并作出報警。

7.2 輸出

控制繼電器觸點序號 3~17 容量為 10A/220VAC，使用時負載應小于 0.5KVA。

7.2.1 燃燒器控制

控制器提供一組獨立的小火或啟?？刂朴|點， 一組獨立的大火或大小火轉換控制觸點?？膳浣痈鞣N

進口、國產燃燒器。小火控制繼電器既可接燃燒器的小火控制端，也可直接控制燃燒器的電源。

7.2.2 泵（閥）控制

控制器可配接各種泵或閥。使用功率小于 0.5KVA 的單相泵（閥）時，可直接將控制器的（閥）控制輸出串入水泵（閥）的供電回路。如泵（閥）功率較大或為三相水泵則應配接適當功率的接觸器。

H1 串行通訊接口技術要求

一、一般信息

1、 主從方式：從機。

2、 接口類型：RS-485。

3、 數據格式：1 位啟始位，8 位數據位，1 位停止位。

4、 奇偶校驗：無校驗（0）、奇校驗（1）、偶校驗（2）。

5、 波特率：9600、19200。

6、 站號：0-255。

7、 使用協議：MODBUS_RTU。

二、通訊地址

1、讀數據(03 命令)

（1）控制器狀態

10h（40017）

（10h）=0：待命；

（10h）=1：報警；

（10h）=2：運行；

（2）開關量輸入

11h（40018）

11h.0：極限低水位報警電極

11h.1：低水位電極

11h.2：高水位電極

11h.3：高水位報警電極

11h.9：超壓報警信號

11h.10：燃燒器故障信號

11h.11：燃氣壓力低報警信號

11h.12：燃氣泄漏報警信號

注：開關量輸入信號某位為 0 表示輸入信號斷開，某位為 1 表示輸入信號閉合

（3）開關量輸出

13h（40020）

13h.0：燃燒器啟停控制

13h.1：燃燒器負荷調節

13h.2：主給水泵控制

13h.3：備給水泵控制

13h.4：冷凝循環泵控制

13h.6：報警輸出

注：開關量輸出信號某位為 0 表示輸出信號斷開，某位為 1 表示輸出信號閉合

（4）模擬量輸入

18h（40025） 排煙溫度

19h（40026） 蒸汽壓力（5）水位狀態

1dh（40030）

（1dh）=0：極限低；

（1dh）=2：低水位；

（1dh）=3：中水位；

（1dh）=4：高水位；

（1dh）=5：高報警；

（6）報警

25h（40038）

25h.0：極限低水位報警

25h.1：蒸汽壓力傳感器斷路

25h.2：蒸汽壓力傳感器短路

25h.3：超壓報警(變送器)

25h.4：排煙溫度高報警

25h.5：超壓報警(控制器)

25h.6：燃燒器故障

25h.7：燃氣壓力低報警

25h.8：燃氣泄漏報警

25h.9：水位電極邏輯錯

25h.10：高水位報警

25h.11：排煙溫度傳感器斷路

（7）設備的狀態

27h（40040）

27h.0=0 給水泵主

27h.0=1 給水泵備

27h.1=0 給水泵自動

27h.1=1 給水泵手動

27h.3=0 冷凝循環泵自動

27h.3=1 冷凝循環泵手動

（8）累計燃燒時間

29h（40042）

2、寫數據（06 命令）

（1）a0h（40161）

（a0h）=1 控制器進入運行狀態

（a0h）=2 控制器退出運行狀態

（a0h）=3 復位

（a0h）=4 消音

（a0h）=5 大火（手動啟動燃燒器）

（a0h）=7 小火（手動燃燒器減小）

（a0h）=8 停止（手動關閉燃燒器）（a0h）=100 給水泵啟動

（a0h）=101 給水泵停止

（a0h）=102 給水泵自動

（a0h）=103 給水泵手動

（a0h）=104 給水泵環泵主泵

（a0h）=105 給水泵環泵備泵

（a0h）=106 冷凝循環泵啟動

（a0h）=107 冷凝循環泵停止

（a0h）=108 冷凝循環泵自動

（a0h）=109 冷凝循環泵手動
