YLZK-EP1366型鍋爐電腦控制器 快速操作指南

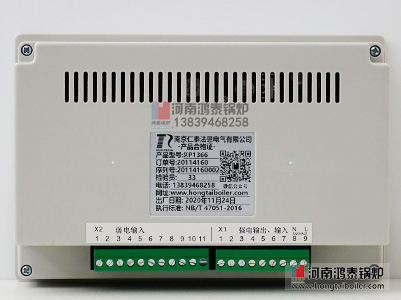

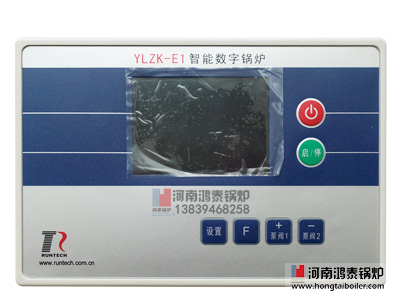

控制器正面 控制器背面
YLZK-E1/EP1366智能數字鍋爐說明書(2:燃油氣常壓熱水1,二段火)
YLZK-E1/EP1366智能數字鍋爐說明書(2:燃油氣常壓熱水1,二段火)
YLZK-E1/EP1366鍋爐電腦控制器是我公司吸收國外先進技術,結合國內鍋爐控制的實際需要和具體應用,采用現代電腦控制技術,而推出的新一代燃油燃?xì)忮仩t電腦控制器。適用于燃油燃?xì)忮仩t、電加熱鍋爐、蒸汽鍋爐、承壓熱水鍋爐、常壓熱水鍋爐和導熱油鍋爐的自動控制,具有鍋爐水位控制、爐水溫度控制、蒸汽壓力控制、極限低水位報警和聯鎖保護、蒸汽壓力超高報警和聯鎖保護等自動控制功能。具有可靠性高、自動化程度高、使用方便、操作簡單、功能豐富、控制靈活、造型美觀、品種齊全、性能價格比高等優點。
本說明書包含了YLZK-EP1366系列控制器所有支持的控制類型的描述,對于具體型號的控制器,并不一定完全具有本說明書描述的功能。因此,在閱讀完該說明書后,還應詳細閱讀具體型號控制器的《快速操作指南》。
一.基本操作
1.1在正式操作前,請先仔細閱讀《YLZK-E1系列鍋爐電腦控制器通用使用說明書》,并確定當前鍋爐狀態已符合說明書要求。1.2接通220V交流電源。
1.3按“


1.4參數設定
在首次使用或需要更改運行參數時需作此項操作,否則可以跳過該條。
1.4.1按“







1.4.2在待命狀態下,按“








1.5按“


1.6在“


1.7在待命、運行或報警狀態下按“

二.參數范圍
2.1報警溫度:50~125℃。
2.2上限溫度:20~120℃。此數值應至少比“報警溫度”設定值低2℃。
2.3下限溫度:0 ~118℃。此數值應至少比“上限溫度”設定值低2℃。
2.4轉火溫度(用“07-”表示):1 ~ 119℃。此數值應至少比“上限溫度”設定值低1℃,比“下限溫度”設定值高1℃。
2.5開泵溫度:0 ~100℃。
2.6關泵溫度:0 ~100℃。
2.7時 段:時間設置范圍為0.00~23.59。
2.8現在時間:使用24小時制。
三.運行與控制
3.1 燃燒器控制
在運行狀態下:
當出水溫度低于“下限溫度”設定值時,控制器啟動燃燒器,保持在“二段火”狀態;當出水溫度達到“轉火溫度”設定值時,控制器轉為“一段火”狀態;當出水溫度達到“上限溫度”設定值時,控制器關閉燃燒器。
3.2循環泵控制
在運行狀態:
3.2.1當“開泵溫度”設定值高于“關泵溫度”設定值時,當出水溫度低于“關泵溫度”時,關閉循環泵;當出水溫度達到“開泵溫度”時,啟動循環泵。
3.2.2當“開泵溫度”設定值低于“關泵溫度”設定值時,當出水溫度低于“開泵溫度”時,啟動循環泵;當出水溫度達到“關泵溫度”時,關閉循環泵。
如“開泵溫度”設為0℃時,循環泵一直運行。
四.設備手動操作
4.1燃燒器
燃燒器禁止手動操作。
4.2循環泵
當循環泵處于自動狀態且關閉時,如需啟動循環泵,則可長按“


五.報警和連鎖保護
控制器開機后即不間斷地對壓力傳感器、水位傳感器、溫度傳感器以及自身電路進行檢測,發現報警信號立即發出聲光報警并聯鎖關閉燃燒器或加熱組和水泵??刂破髯詣?dòng)顯示報警信息,聯鎖停爐時同時顯示故障代碼。
報警時控制器內部蜂鳴器發出報警聲。按任意鍵可關閉報警聲。
控制器進入報警狀態后將自身鎖定,即使報警信號消失也不會自行退出報警狀態。操作人員排除問題后按“

附錄
報警代碼列表
報警 代碼 |
報警內容 |
本機檢 測項目 |
備注 |
E.01 | 出水(出油)溫度傳感器故障 | * | |
E.02 | 爐水(負壓蒸汽)溫度傳感器故障 | ||
E.03 | 回水(進口)溫度傳感器故障 | ||
E.04 | 排煙溫度傳感器故障 | ||
E.05 | 水箱溫度傳感器故障 | ||
E.06 | 蒸汽壓力傳感器故障 | ||
E.07 | 蒸汽溫度傳感器故障 | ||
E.08 | 室外溫度傳感器故障 | ||
E.09 | 室內溫度傳感器故障 | ||
E.10 | 熱風溫度傳感器故障 | ||
E.11 | 出水(出油)溫度高報警 | * | |
E.12 | 爐水(負壓蒸汽)溫度高報警 | ||
E.13 | 回水(進口)溫度高報警 | ||
E.14 | 排煙溫度高報警 | ||
E.15 | 極限低水位報警(缺油報警) | * | |
E.16 | 低水位報警 | ||
E.17 | 高水位報警 | ||
E.18 | 水位傳感器故障 | ||
E.19 | 超壓報警 | * | |
E.20 | 欠壓報警 | ||
E.21 | 爐壁超溫報警 | * | |
E.22 | 燃燒器故障報警 | * | |
E.23 | 燃?xì)鈮毫Ξ惓?bào)警 | ||
E.24 | 燃?xì)庑孤﹫?bào)警 | ||
E.25 | 差壓報警 | ||
E.26 | 兩臺補(給)水泵中一臺發生故障 | ||
E.27 | 兩臺熱(循環)水泵中一臺發生故障 | ||
E.28 | 補(給)水泵全部發生故障 | ||
E.29 | 熱(循環)水泵全部發生故障 | ||
E.30 | 引風機故障 | ||
E.31 | 鼓風機故障 | ||
E.32 | 變頻器故障 | ||

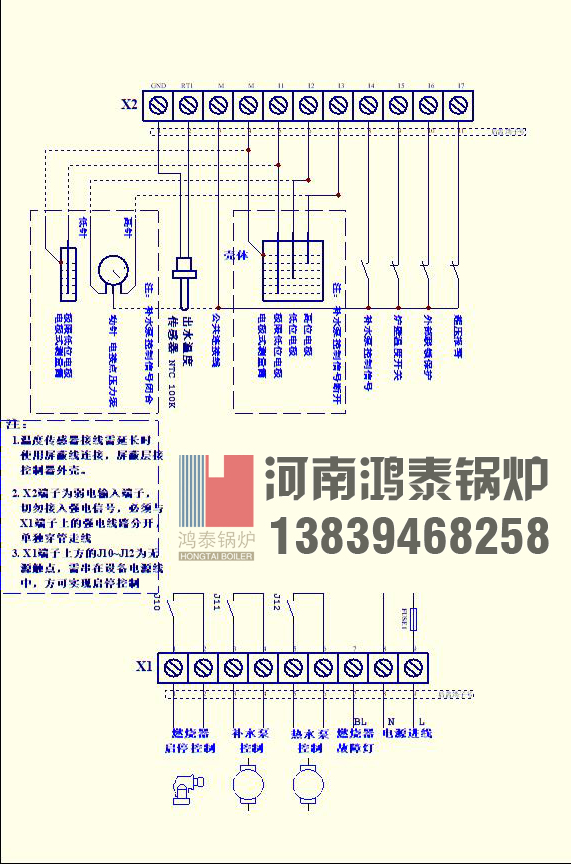

附件:控制器接線原理圖
